In Eaglebe is het mogelijk om als bestuur een eigen conflictenlaag toe te voegen. Deze kan gebruikt worden om conflicten tussen een ingetekende zone en overige infrastructuur weer te geven in het aanvraagformulier. Zo krijgt de aanvrager meteen een waarschuwing (of wordt zijn aanvraag geblokkeerd) indien de inname in conflict is met bv. een andersvalide parking, schoolzone, gewestweg, …

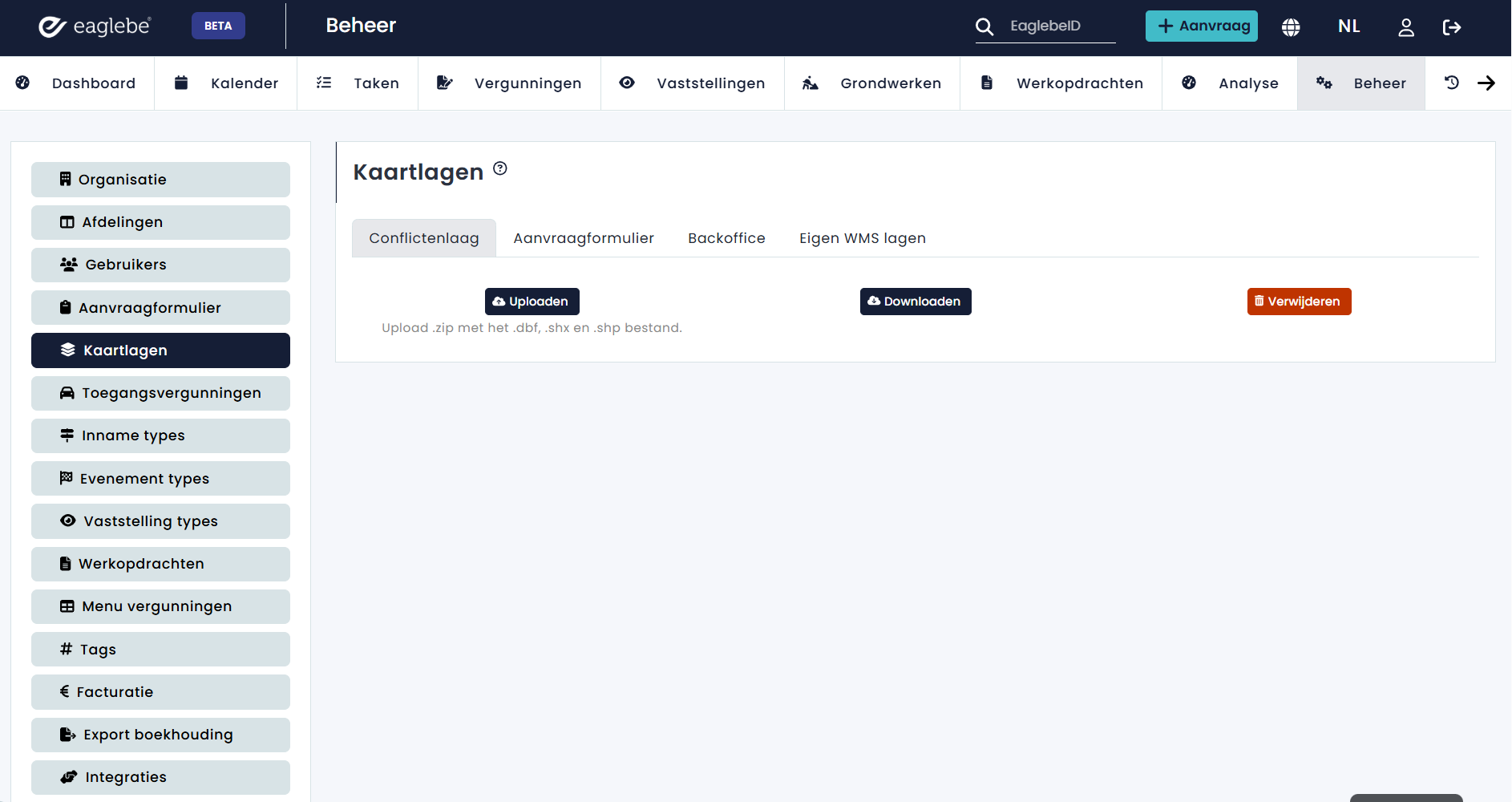

Om deze toe te voegen aan het aanvraagformulier kan je in ‘Beheer - Aanvraagfromulier - Conflictenlaag’ de nodige bestanden toevoegen. Deze worden toegevoegd als zip folder met daarin de shapefile (.shp) en bijhorende shape index (.shx) en attributentabel (.dbf) bestanden.


Hieronder tonen we hoe conflicten getoond worden aan de aanvrager. Let op: enige GIS-kennis is vereist. Vraag dus je GIS-coördinator om deze conflictenlaag aan te maken.

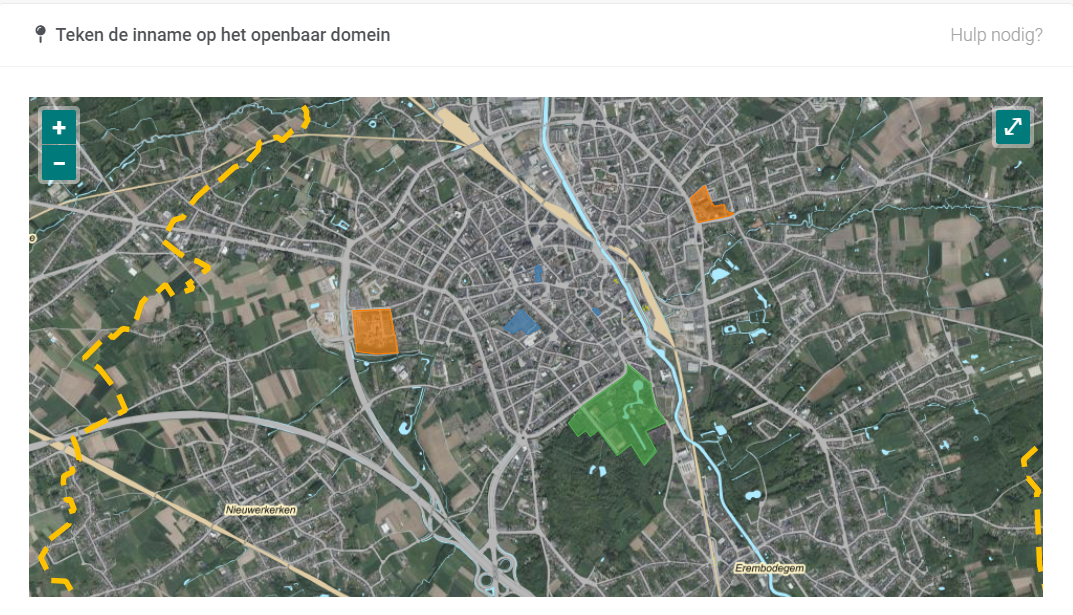

Onderstaande afbeelding toont verschillende zichtbare zones met een opmerking. U kan de kleuren dus zelf kiezen, of opteren om de zones onzichtbaar te maken.

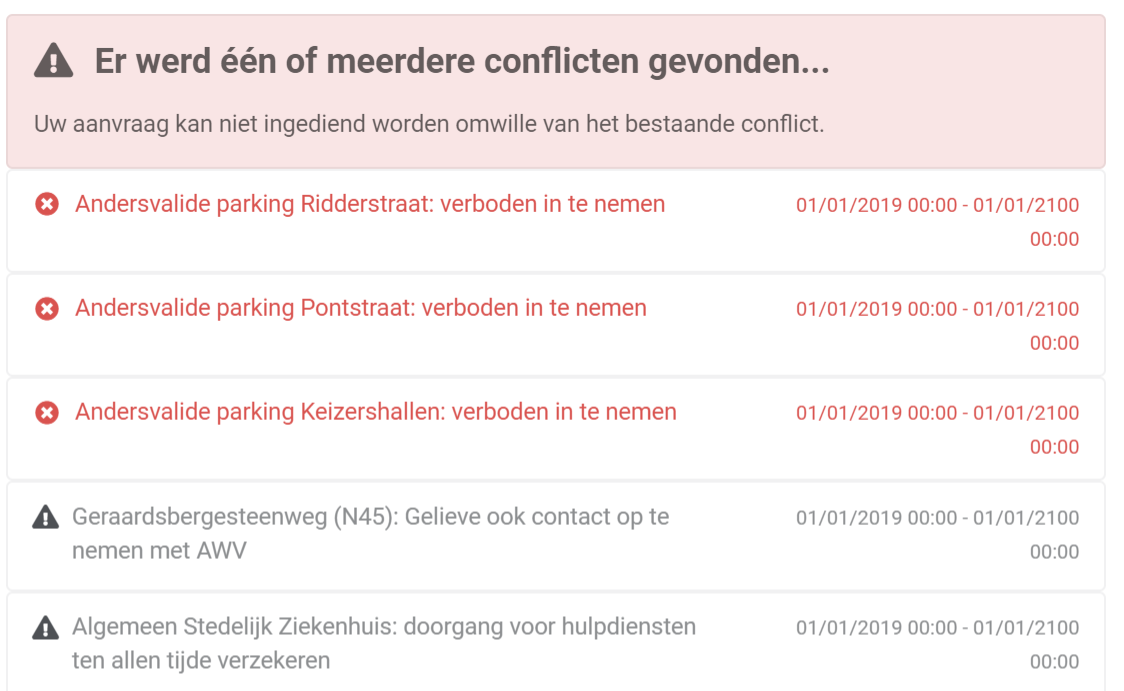

Indien de aanvrager een zone intekent op één van deze (zichtbare of onzichtbare) zones, dan wordt er een conflict of melding getoond op het aanvraagformulier. Conflicten kunnen blokkerend zijn (zie rode tekst: de aanvraag kan hier NOOIT gebeuren) of enkel een waarschuwing tonen.


Opmaak

De conflictenlaag bestaat uit één shapefile (gepaard met het nodige .shx en .dbf bestand) die gelezen en weergegeven kan worden binnen Eaglebe. Om de goede werking te garanderen moet deze steeds voldoen aan onze template en mag aan de opmaak niets veranderd worden. De lege template is als bijlage toegevoegd onderaan dit artikel (conflictenlaagTemplate.zip). Deze kan gedownload worden en dan aangevuld met eigen objecten.

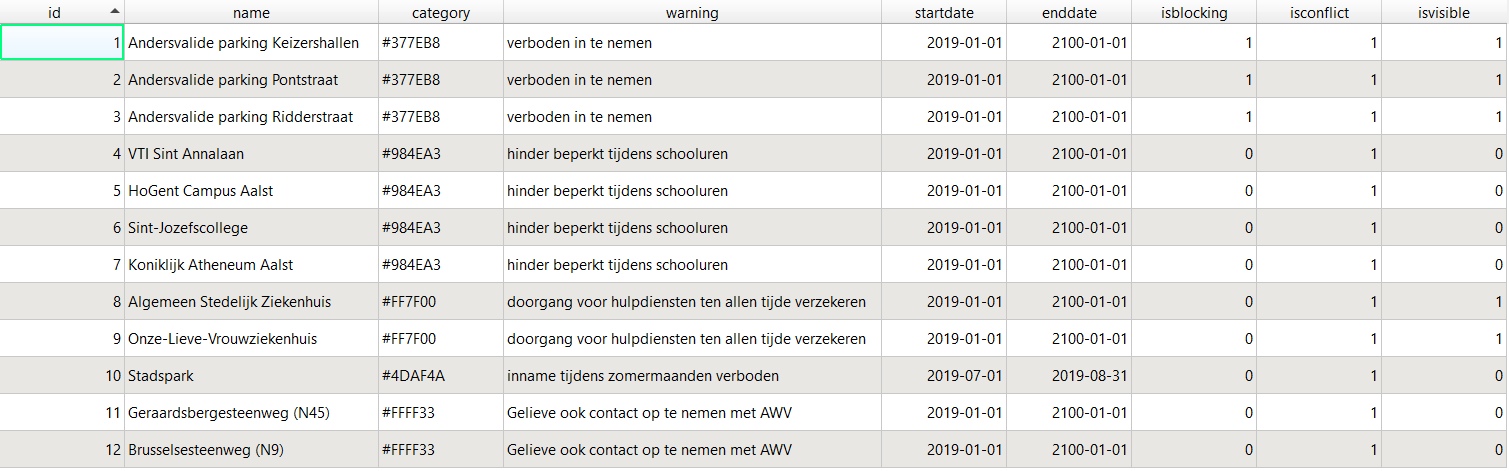

De template is gebaseerd op het Lambert 72 coördinatenstelsel en kan opgevuld worden met zoveel objecten (enkel polygonen) als gewenst. De nodige attributen en verwachte waarden voor ieder object zijn:

Indien andere waarden ingegeven dan verwacht zullen objecten niet gelezen kunnen worden, waardoor de conflicten berekening niet correct zal verlopen. Zorg dus zeker voor een correcte opmaak van de shapefile.

Vermijd het gebruik van speciale karakters in de vrije velden (  '  "  $  ^  ;  /  ...). Deze kunnen leiden tot een verkeerde interpretatie van de waarden waardoor een error zal verkregen worden bij het opladen van de conflictenlaag.

Opties

Indien correct opgemaakt is de conflictenlaag een krachtige tool met vele opties. Hierdoor kan alle GIS informatie van de stad/gemeente worden opgenomen in 1 bestand. Hier overlopen we alle mogelijkheden en beschrijven in meer detail waar elk attribuut voor staat.


ID

Een uniek identificatienummer meegegeven aan iedere object.


Name

De naam van het object in kwestie. Deze kan uniek zijn voor ieder object maar kan ook gelijk zijn voor meerdere objecten. De naam kan maximum 100 karakters lang zijn.

Voorbeeld: Sint-Pieters college, Universitair Ziekenhuis, Ninoofse steenweg, …

Category

Dit attribuut zal verschillende objecten binden binnen dezelfde categorie (schoolzones, andersvalide parkings, gewestwegen, …). De verschillende categorieën worden gekenmerkt door een unieke HEX code. Deze geeft meteen weer welke kleur gebruikt zal worden voor de voorstelling van de laag.

Vermits het gebruik van vele verschillende kleuren op een kaart al snel onoverzichtelijk wordt stellen wij het gebruik van volgende kleuren voor voor een uniforme weergave:

Volgende kleuren zijn verboden: #007A7A #00FFFF #FFFFFF #000000

Warning

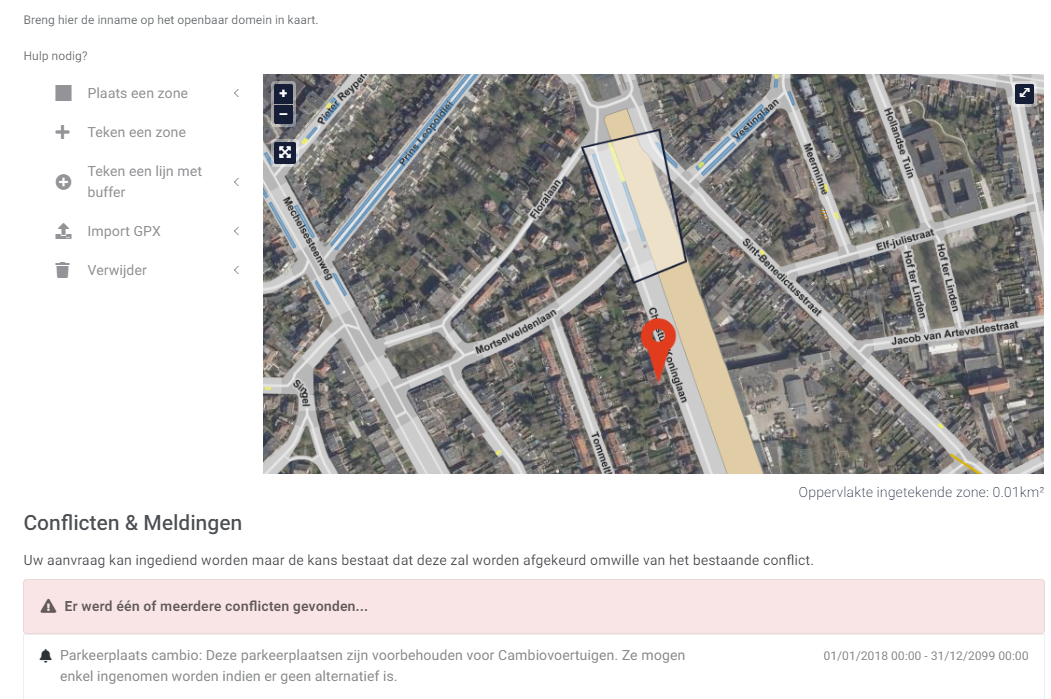

De tekst die getoond wordt indien de ingetekende zone in conflict is met dit object. Deze komt tevoorschijn onder de kaart van het aanvraagformulier in de vorm {{name}} : {{warning}} (zie afbeelding). De waarschuwing zal variëren naargelang het conflict blokkerend is of niet (zie isblocking) en naargelang het gaat over een conflict of een melding (zie isconflict). De meegegeven tekst kan maximum 250 karakters lang zijn.

Startdate

Datum vanaf wanneer conflicten ten opzichte van dit object berekend moeten worden.

Enddate

Datum tot wanneer conflicten ten opzichte van dit object berekend moeten worden.


Isblocking

Meegeven of in geval van conflict een waarschuwing gegeven moet worden of de aanvraag afgeblokt moet worden.

0 = FALSE: waarschuwing

1 = TRUE: aanvraag afblokken

Isconflict

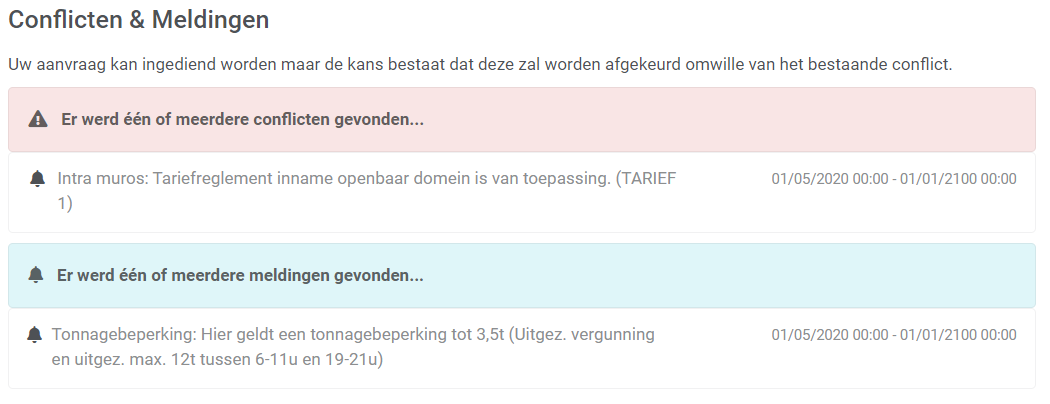

Meegeven of conflict ten opzichte van dit object moet berekend worden en hoe dit moet worden weergegeven (als conflict of gewoon als melding). Op onderstaande afbeelding zie je het verschil tussen een conflict en een melding binnen het aanvraagformulier.

0 = geen conflict berekening

1 = conflict berekening, weergave als conflict

2 = conflict berekening, weergave als melding


Isvisible

Meegeven of het object zichtbaar is op de kaart van het aanvraagformulier.

0 = FALSE: wordt niet getoond

1 = TRUE: getoond

Isconflict, isblocking en isvisible zijn onafhankelijk van elkaar! Een onzichtbaar object kan nog steeds blokkerend werken en het is niet omdat een object getoond wordt dat hier ook conflicten worden op berekend. Enkel wanneer isconflict = 0 zal isblocking geen effect meer hebben vermits geen conflict wordt berekend.

Om lange wachttijden bij de conflictdetectie in het aanvraagformulier te beperken wordt de conflictenlaag beperkt tot max 6000 conflicten (geometrieën met attribuut isconflict = 1). Er kunnen meer geometrieën worden toegevoegd, maar hiervoor kan geen conflict bepaald worden (isconflict = 0).

Eens je de conflictenlaag hebt toegevoegd zal het 24u duren eer deze alle conflicten zal kunnen tonen.

Heb je graag hulp bij deze configuratie? Ons team is beschikbaar, maar de uren die we presteren kunnen aangerekend worden.

Aanvraagformulier

Als bestuur kan je zelf beheren welke kaartlagen je zichtbaar wenst te maken op het aanvraagformulier. Dit is bijvoorbeeld handig wanneer je de conflictenlaag enkel back-office wenst te gebruiken, maar niet zichtbaar wil maken voor de aanvrager.

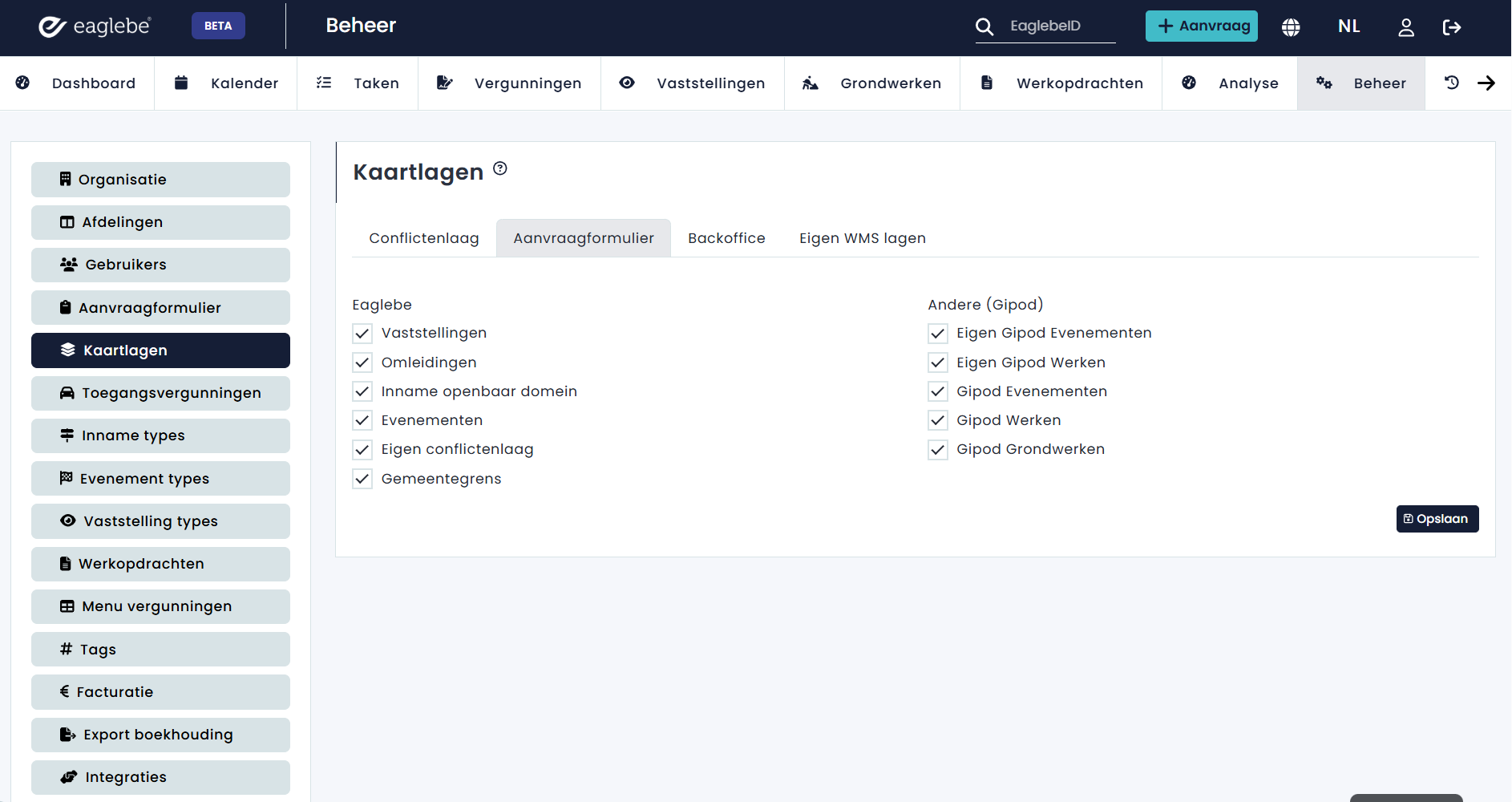

Navigeer naar Beheer - Kaartlagen - Aanvraagformulier en vink aan of uit welke lagen je wenst zichtbaar te maken in het aanvraagformulier.

Backoffice

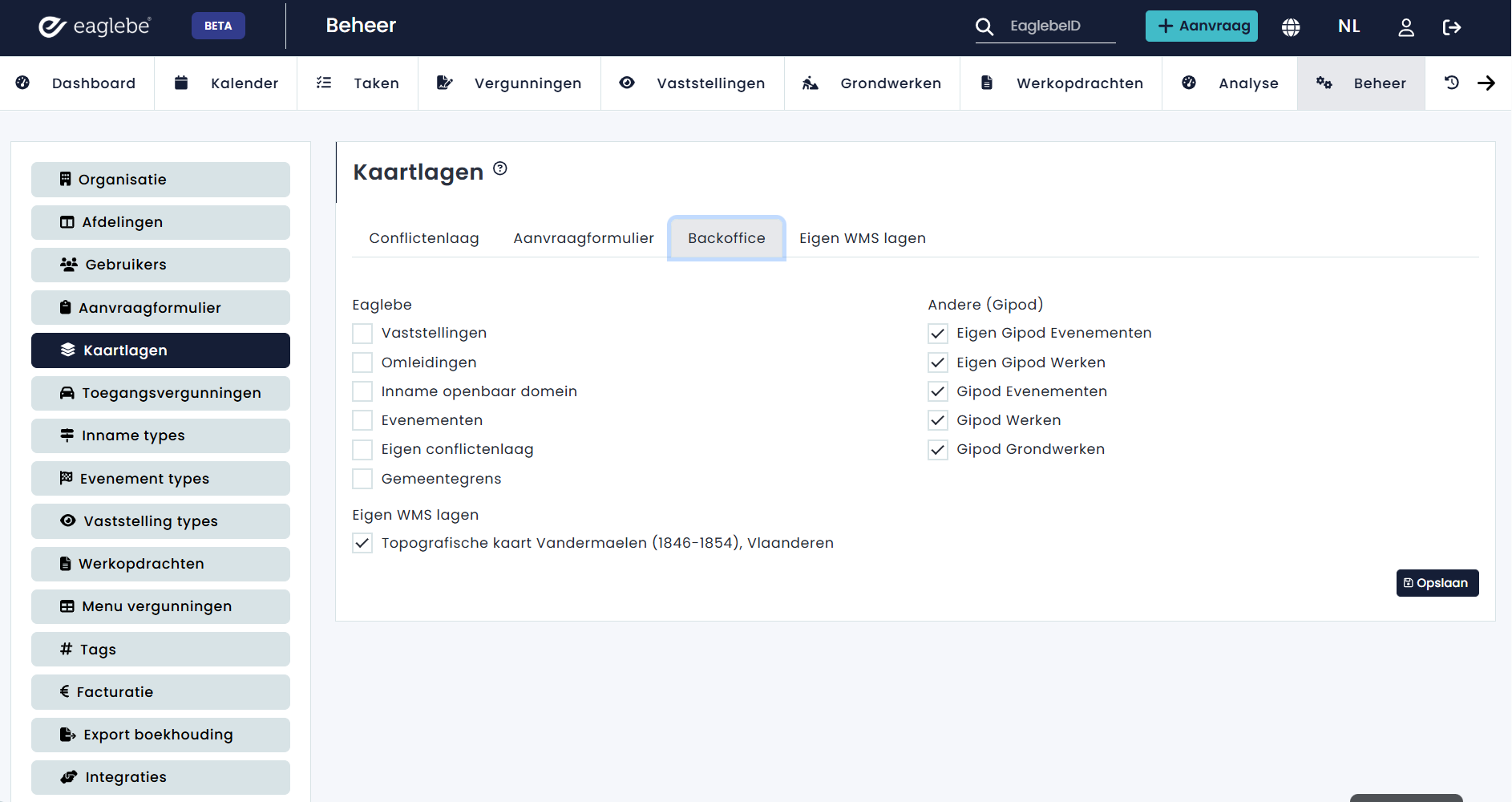

Als bestuur kan je zelf beheren welke kaartlagen je zichtbaar wenst te maken in de backoffice kaart van Eaglebe. Navigeer naar Beheer - Kaartlagen - Bakcoffice en vink aan of uit welke lagen je wenst zichtbaar te maken in de backoffice.

Eigen WMS lagen

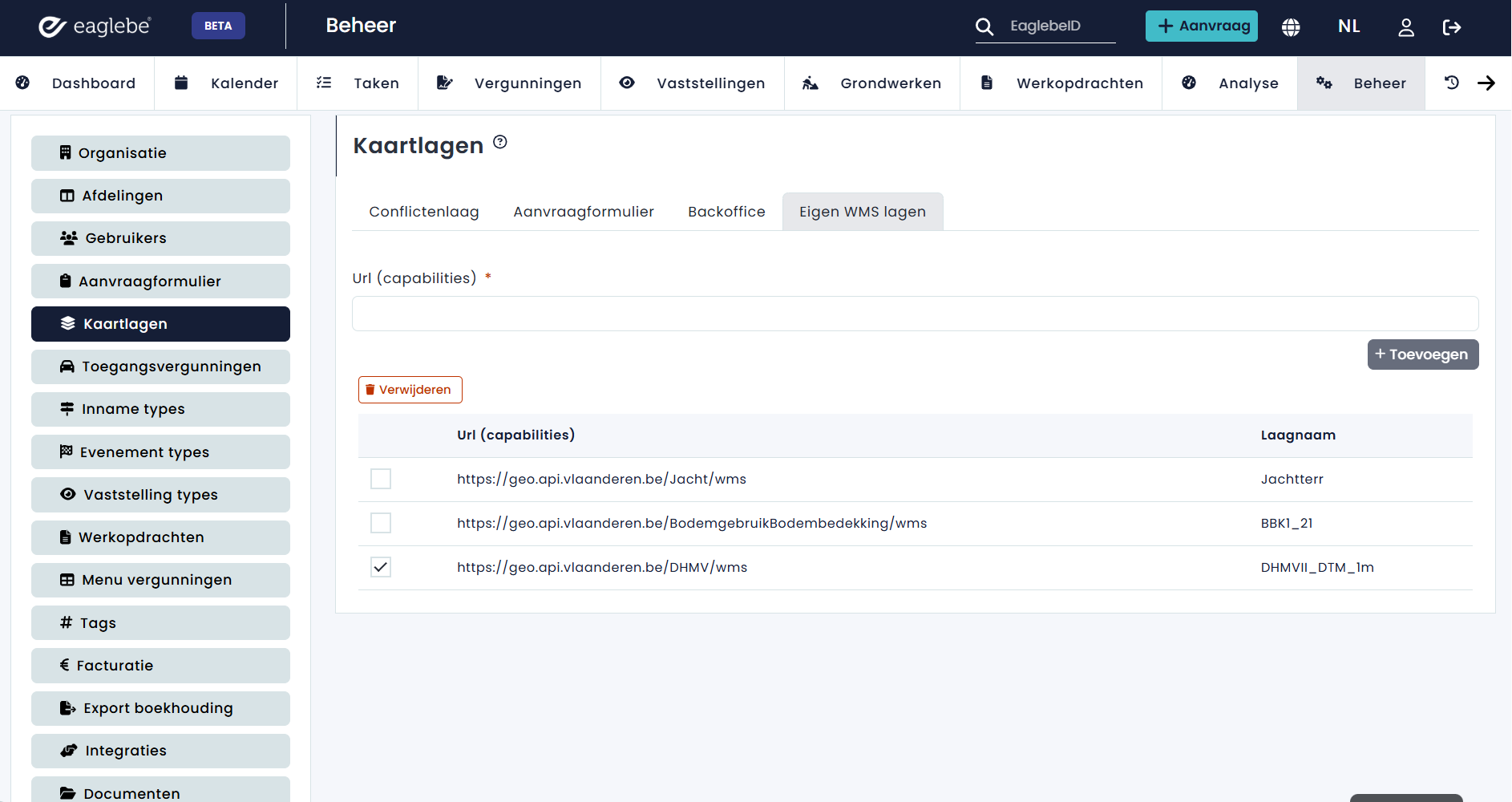

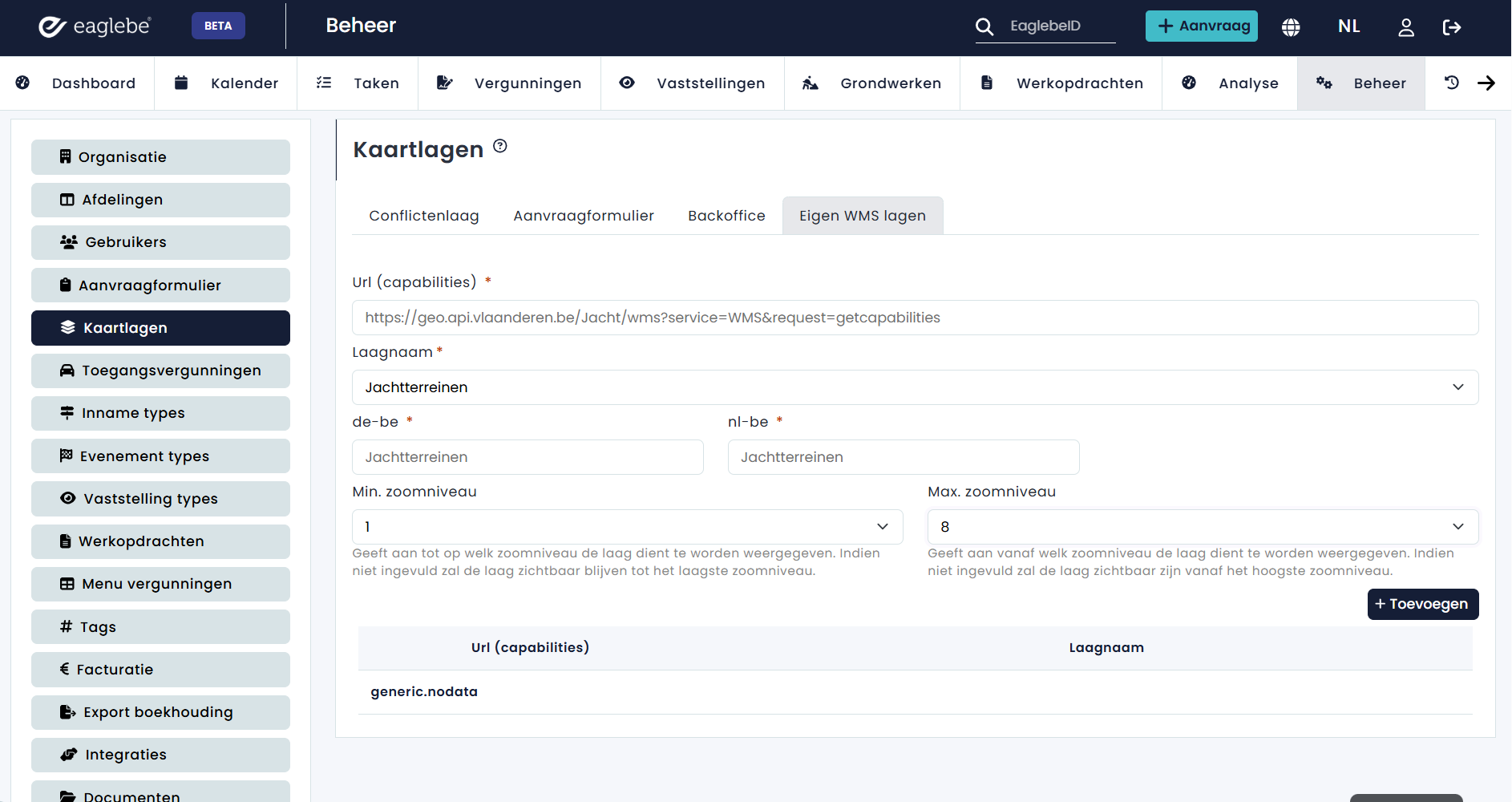

Naast de conflictenlaag is het ook mogelijk om extra kaartlagen toe te voegen binnen Eaglebe als WMS. Hiervoor navigeer je naar 'Beheer - Kaartlagen - Eigen WMS lagen' en voeg je de url toe van de WMS laag.

Eens je de correcte url hebt toegevoegd, kan je volgende parameters bepalen per laag:

• Laag: selecteer de gewenste laagnaam van de laag die je wil toevoegen
• nl-be: naam waarmee de laag moet worden weergegeven binnen de Eaglebe backoffice kaart
• Min. zoomniveau: geeft aan tot op welk zoomniveau de laag dient te worden weergegeven. Indien niet ingevuld zal de laag zichtbaar blijven tot het laagste zoomniveau.
• Max. zoomniveau: geeft aan vanaf welk zoomniveau de laag dient te worden weergegeven. Indien niet ingevuld zal de laag zichtbaar zijn vanaf het hoogste zoomniveau.

Let op: de url moet de capabilities bevatten van de wms

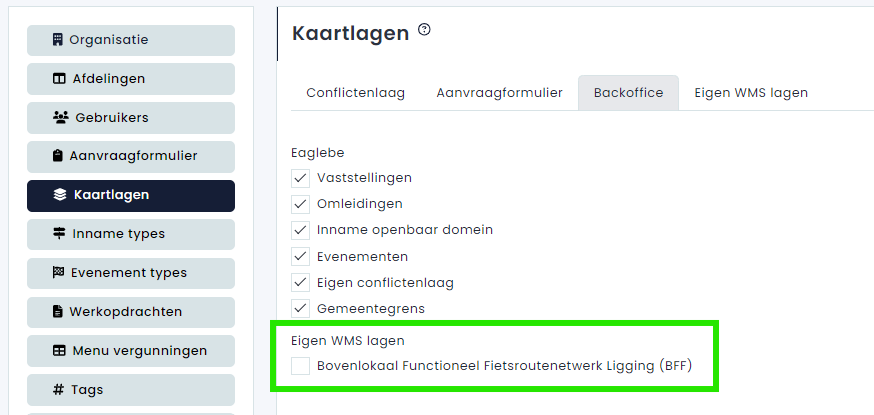

Om de laag toe te voegen vul je alle parameters aan en klik je op de knop '+ Toevoegen' rechstonderaan. Eens de laag werd toegevoegd, zal deze beschikbaar zijn als aparte kaartlaag in de Eaglebe backoffice kaart. Om WMS kaartlagen later te verwijderen selecteer je de laag en klik je op de knop 'Verwijderen'.

Let op: de wms kaartlagen worden enkel visueel toegevoegd aan de Eaglebe backoffice kaart maar worden NIET GEBRUIKT VOOR CONFLICTDETECTIE
